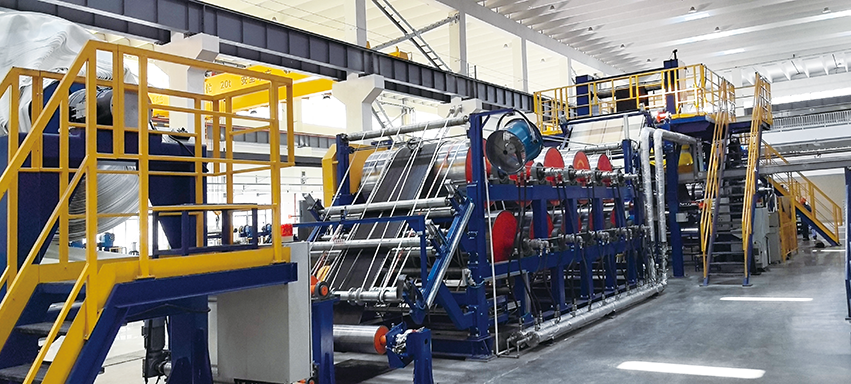

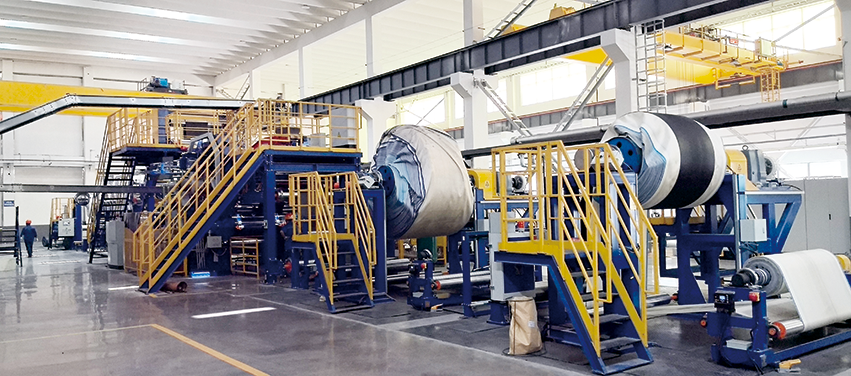

输送带断续压延生产线

输送带断续压延生产线

产品概述及特点

本生产线是用于带芯的上、下覆盖胶，生产带坯的生产设备。本机的生产原理是：由导开装置导开带芯卷（连续线生产），经过过渡辊进入压延主机2#、3#辊辊缝，将热炼好的胶片输送至1#、2#辊缝及3#、4#辊缝压延形成胶片后分布与2#、3#辊缝的带芯上下覆胶，达到一次双面贴胶，完成贴胶后的制品经过张力控制、冷却辊后进行卷取。生产线全线采用恒张力控制。

主要技术参数

1、S型四辊压延机主机：φ710x1800

2、胶片宽度范围：700～1500mm

3、胶片压延厚度范围：1～10mm

   厚度公差：

(1)±0.02mm（胶片厚度≤2mm时）

(2)±0.05mm（胶片厚度≥2mm时）

4、胶片生产联动线线速度：2-20m/min（变频可调）

5、带芯导开最大直径：φ3200mm

6、带芯导开最大宽度：1600mm

7、垫布卷取最大卷径：φ800mm

8、张力调节范围：3000-15000N

9、卷取最大直径：φ4000mm

10、垫布导开最大直径：φ800mm
